Hardware engineering
Van functionele eis naar een uitvoerbaar elektrotechnisch ontwerp, inclusief normkader, componentselectie en schema’s in EPLAN P8.
Hardware engineering is het elektrotechnisch ontwerp van een besturingssysteem: het vertalen van functionele eisen naar componentselectie, elektrische schema’s, een tekeningenpakket en een kastindeling die gebouwd, getest en onderhouden kan worden. Het is de eerste stap in elk elektrotechnisch project en de stap waarin de kosten, de doorlooptijd en de betrouwbaarheid van uw installatie worden vastgelegd.
Met EPLAN P8 en Pro Panel leveren wij heldere schema’s, een gedetailleerd tekeningenpakket en een consistente systeemopbouw die klaar is voor paneelbouw, installatie en bekabeling en inbedrijfstelling. Omdat die stappen bij ons in dezelfde organisatie zitten, wordt een ontwerpkeuze direct getoetst aan wat er in de werkplaats en op locatie mee moet gebeuren.
Machinebouwers en OEM’s schakelen ons in wanneer het ontwerp verder moet reiken dan een standaardkast: een machine die internationaal wordt afgezet, een proces met strenge normering, of een besturing die over meerdere disciplines heen moet kloppen. Wij denken mee vanaf de functionele specificatie en houden daarbij de eisen van uw markt als uitgangspunt.

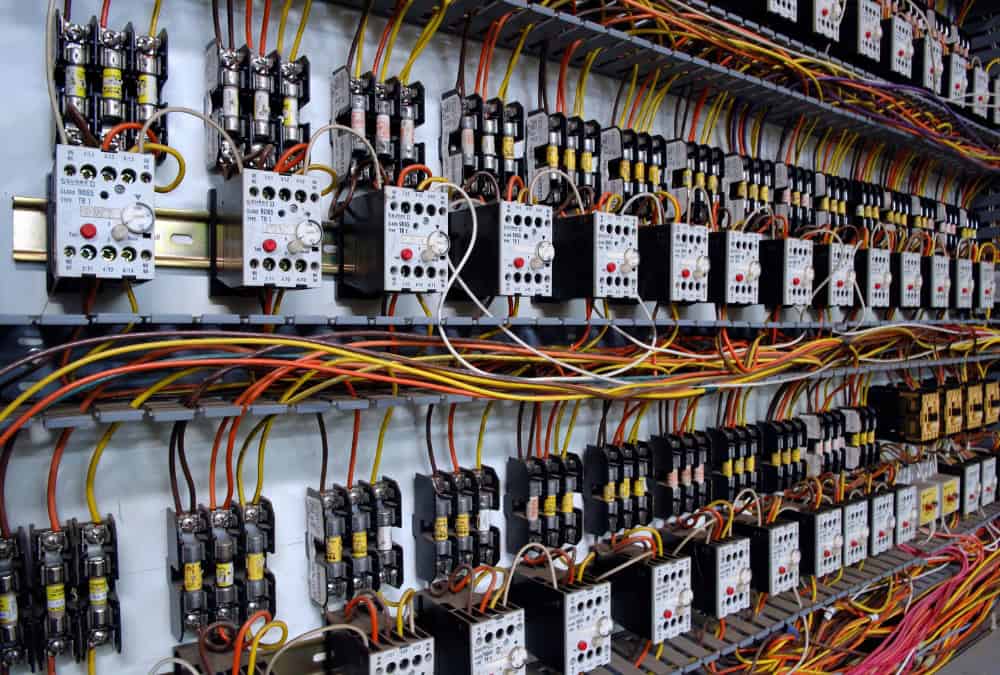

Elektrotechnisch ontwerp is de ruggengraat van ieder besturingssysteem. Hieronder ziet u hoe onze hardware engineering terugkomt in uiteenlopende projecten, van industriële robotica tot intelligente infrastructuur.
Een elektrotechnische installatie begint met een doordacht ontwerp. Bij Kwadrant IA vormt hardware engineering de brug tussen functionele eisen en een technisch realiseerbare oplossing. Onze engineers vertalen klantwensen naar elektrotechnische schema’s, kastindelingen en tekenpakketten die voldoen aan geldende normen en praktisch uitvoerbaar zijn in paneelbouw, bekabeling en inbedrijfstelling. Zo ontstaat vanaf het eerste moment grip op de kwaliteit, reproduceerbaarheid en onderhoudbaarheid van de installatie.
Een hardware engineeringstraject begint bij het verzamelen en structureren van technische randvoorwaarden. Samen met de klant worden functie-eisen, componentkeuzes en normeringen vastgesteld. Denk hierbij aan richtlijnen zoals de NEN 1010, NEN-EN-IEC 61439 of de Machinerichtlijn 60204-1. Deze fase resulteert in een compleet functioneel overzicht en heldere uitgangspunten voor ontwerp en opbouw.
Op basis van de intake worden elektrische schema’s opgebouwd in EPLAN P8. Deze bevatten onder meer stroomloopdiagrammen, klemmenlijsten, kabeldefinities en kastindelingen. Waar nodig wordt dit aangevuld met 3D-visualisaties in Pro Panel. Door standaardisatie en bibliotheekgebruik kunnen we efficiënt ontwerpen, fouten minimaliseren en compatibiliteit met andere projectfasen garanderen.
Het resultaat van hardware engineering vormt de directe input voor de paneelbouw en installatiewerkzaamheden. Dankzij heldere coderingen, duidelijke kabeloverzichten en consistente lay-outs kan het paneelbouwteam efficiënt produceren. Ook tijdens de bekabeling op locatie en inbedrijfstelling zorgt het ontwerp voor overzicht, veiligheid en betrouwbaarheid. Daarmee is hardware engineering de sleutel tot een gestructureerde en reproduceerbare uitvoering.
Voor de kortsluitvastheid van de kast maken wij in deze fase de SCCR-berekening, en de aarding en afscherming leggen wij vast volgens de EMC-richtlijnen.
De meeste machinebouwers hebben zelf engineers. Toch komt het elektrotechnisch ontwerp bij ons terecht, meestal om een van deze drie redenen.
Een order piekt en uw eigen engineers zitten vol. Wij nemen het complete elektrotechnische deel over, of alleen het tekenwerk, en leveren in uw eigen EPLAN-structuur aan.
Ontwerp en bouw bij verschillende partijen leidt tot discussie zodra iets niet past. Bij ons ligt beide op één plek, inclusief de FAT en de inbedrijfstelling.
Heeft u een vraagstuk rondom paneelbouw of industriële automatisering? Wij denken graag mee vanaf de eerste ontwerpfase tot en met realisatie en inbedrijfstelling. Neem contact op en bespreek uw project met een van onze specialisten.
Direct contact met een specialist.
Binnen korte tijd een inhoudelijke reactie.
Van inventarisatie tot technische uitwerking.
Industriële automatisering vraagt om meer dan alleen een correct opgebouwd paneel. Wij starten bij de architectuur van het systeem en maken bewuste keuzes in componentselectie, normering en schaalbaarheid. Door engineering, paneelbouw en integratie volledig te beheersen, realiseren wij besturingssystemen die betrouwbaar presteren in veeleisende industriële omgevingen. Van modulaire opbouw tot internationale compliance, elk detail is gericht op kwaliteit, levensduur en beheersbare Total Cost of Ownership.
Wij bouwen geen standaardoplossingen, maar technisch onderbouwde systemen die aansluiten op de complexiteit van moderne machinebouw.
De meeste machinebouwers hebben zelf engineers. Toch komt het elektrotechnisch ontwerp bij ons terecht, meestal omdat een order piekt en de eigen capaciteit vol zit, of omdat de machine naar een markt gaat waarvan het normenpakket niet dagelijks wordt toegepast. Wij ontwerpen direct conform UL 508A, NFPA 79 of ATEX, in plaats van achteraf te corrigeren.
U houdt de regie: wij leveren in uw eigen EPLAN-structuur aan, of nemen het traject verder over tot en met paneelbouw, FAT en inbedrijfstelling. Omdat ontwerp en bouw bij ons op één plek liggen, is er geen partij die naar de ander kan wijzen zodra iets niet past.
In de huidige machinebouw is een duidelijke trend zichtbaar: van traditionele productverkoop naar servicegerichte contracten. Het Machine-as-a-Service (MaaS)-concept maakt het
In de maakindustrie wordt de druk op design engineers en projectleiders steeds groter. Kortere levertijden, hogere kwaliteitsnormen en strengere regelgeving
Bij Kwadrant IA merken we dat klanten steeds hogere eisen stellen aan snelheid, betrouwbaarheid en gegevensverwerking in hun productieprocessen. Beslissingen
Een hardware engineer ontwerpt het elektrotechnische deel van een installatie. Dit omvat het opstellen van elektrische schema’s, kastindeling, componentselectie en kabelspecificaties. Bij Kwadrant IA vormt dit de eerste stap richting paneelbouw en installatie.
Kwadrant IA werkt met EPLAN P8 voor elektrische schema’s en met EPLAN Pro Panel voor 3D-layouts van panelen. Deze tools zorgen voor consistentie, standaardisatie en reproduceerbaarheid in het ontwerp.
Ja, de ontwerpen worden opgesteld volgens onder andere NEN 1010, NEN-EN-IEC 61439 en de Machinerichtlijn 60204-1. Ook UL 508A-ontwerpen voor export naar Noord-Amerika zijn mogelijk.
Bij oplevering ontvangt u een compleet tekeningenpakket, inclusief stroomloopdiagrammen, klemmenlijsten, kastindeling, materiaallijsten en kabeloverzichten. Deze worden gegenereerd vanuit EPLAN en zijn geschikt voor productie en montage.
Nee, hardware engineering wordt ingezet bij zowel nieuwe installaties als bij uitbreidingen of modernisering van bestaande systemen. Wij houden hierbij rekening met bestaande infrastructuur, aansluitpunten en compatibiliteit.
Het elektrotechnisch ontwerp vormt de directe basis voor paneelbouw. Dankzij duidelijke schema’s, kastlayout en coderingen kunnen panelen efficiënt worden opgebouwd, getest en in bedrijf gesteld.
Ja. Wij leveren een compleet tekeningenpakket in EPLAN P8, desgewenst in uw eigen projectstructuur en met uw eigen macrobibliotheek, zodat uw paneelbouwer er direct mee verder kan.
Wij werken met open calculatie: engineeringsuren, componenten en montage worden apart inzichtelijk gemaakt, zodat u ziet wat een ontwerpkeuze kost voordat u hem maakt. Voor een enkelvoudige besturingskast rekenen wij doorgaans op één tot enkele weken vanaf akkoord op het functioneel ontwerp. Een offerte ontvangt u binnen vijf werkdagen.
